一、 瀝青煙的產生源

　　瀝青煙是含有瀝青的物質在加熱與燃燒的過程中產生不同程度的瀝青煙氣。炭素行業是產生瀝青煙污染的主要來源。它包括各種電極、炭磚、炭塊、石墨化、耐火材料浸漬、炭纖維等產品，都是由石油焦和瀝青為原料經混捏成型，隔絕空氣高溫焙燒而生產的，其過程中都排放出瀝青煙。

　　二、 瀝青煙成份

　　瀝青煙是一種含有大量多環芳烴及少量氧、硫、氮的雜環、混合物。通常以氣溶膠的形式存在于煙氣中，其粒徑多在0.1-0.4μm之間。其中既有瀝青揮發成份凝結成的固體、液體微粒，又有蒸汽狀的有機化合物。瀝青煙中3、4苯并芘是強致癌物質。

　　三、 炭素焙燒爐的種類

　　1、傳統的：小型的焙燒爐、敞式倒焰窯;

　　2、先進的：大型節能的、敞式環式爐、帶蓋環式爐。

　　四、瀝青煙的治理方法

　　1、吸附法：常以焦炭、氧化鋁、白云石等為吸附劑，采用固定床和流化床進行吸附。優點是：無污水、凈化率高、裝置簡單、節能;缺點是：預除塵要求高，否則易粘結堵塞，吸附劑用后處理存在很大問題。

　　2、吸收法：常以洗油、輕紫油為吸收劑，采用吸收塔，洗油循環使用，定期更換再生。優點是效率高;缺點是操作費用大、后期投資高，只適合煙氣量小的工廠。

　　3、焚燒法：將煙氣預熱到790℃以上通空氣燃燒掉。優點是效率高;缺點是能源消耗高、不易控制、會產生二次污染，且爐內燃燒不易控制，會影響炭素產品質量。

　　4、袋式法：凈化率高、但投資大、運行費用高，經常造成濾袋堵塞報廢。

　　6、靜電除集法：效率高、可大型規?；?，是目前我國炭素行業99%以上都采用的方法。先進的電捕法都采用立式和臥式兩種電捕集器。

　　立式和臥式瀝青煙電捕集器的優點是投資小、占地面積小、操作簡單、效率高。但是根據瀝青煙的介電性能和溫度流動性能，必須進行預處理才能達到理想的捕集效果。預處理一是把煙氣溫度降到70-80℃以保證電捕集的效率;二是要除去煙氣中的大部分粉塵，以保證瀝青的流動性，使捕集下的瀝青從收塵極上流下，以便清理。

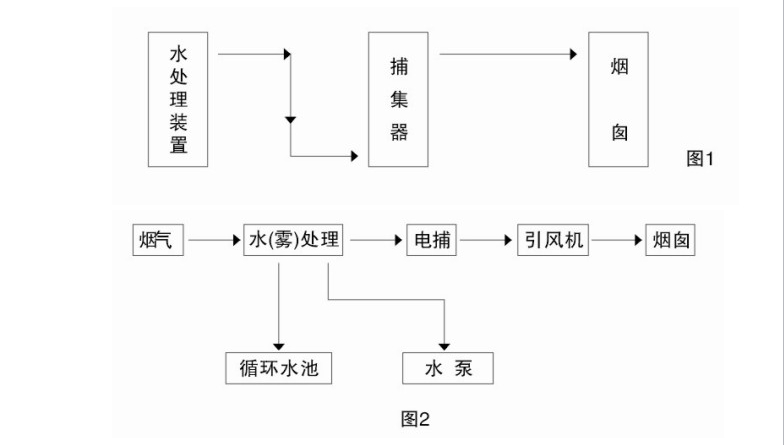

　　瀝青煙電捕集器系統構成

　　本裝置主要組成有：瀝青煙電捕集器主體、直流高壓供電系統、低壓配電系統、電氣儀表控制系統、噴淋冷卻系統、電動保溫蝶閥、風機等。冷卻塔、電捕集器殼體應為獨立機構，其支承結構應是自撐式。電捕集器具有蒸汽滅火和頂部水滅火兩種方式，電捕集器出口有測溫傳感器，當電捕出口溫度超過120℃時視為著火，所有滅火系統全部啟動，主管路閥門關閉，旁通打開。電場內部沒有過多的可燃物，著火的隱患徹底消除以預防為主，并達到防火、滅火自動監控，確保設備安全運行。為防止電捕集器著火、爆炸，可定期清洗電場。

　　瀝青煙電捕集器的工作原理

　　瀝青煙電捕集器具有電捕瀝青效率高、阻力損失小、氣體處理量大等特點.不僅可保證后續工序?qū)怏w質量的要求.提高產品回收率，而且可明顯改善操作環境。

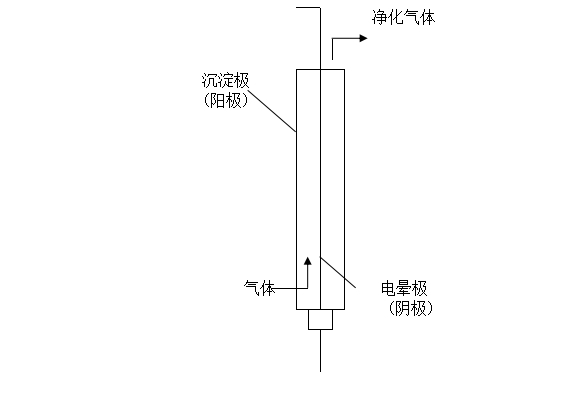

　　我公司產品設計所采用結構形式主要有蜂窩式、同心圓式，極板式。無論哪種結構，其工作原理均可簡化為圖3，即在金屬導線與金屬管壁〔或極板〕間施加高壓直流電源，以維持足以使氣體產生電離的電場,使陰陽極之間形成電暈區。按電場理論，正離子吸附于帶負電的電暈極,負離子吸附于帶正電的沉淀極;所有被電離的正負離子均充滿電暈極與沉淀極之間的整個空間。當含焦油霧滴等雜質的氣體通過該電場時，吸附了負離子和電子的雜質在電場庫倫力的作用下，移動到沉淀極后釋放出所帶電負荷，并吸附于沉淀極上，從而達到凈化氣體的目的，通常稱為荷電現象。當吸附于沉淀極上的雜質量增加到大于其附著力時，會自動向下流趟，從瀝青煙電捕集器底部排出，凈化氣體則從瀝青煙電捕集器上部離開并進入下道工序。

　　瀝青煙電捕集器特點

　　1、防火、滅火自動監控、切換確保設備安全設行。

　　2、高配置：電源采用三相恒流源電源和高壓硅整流電源：1)電源的轉換效率高 2)輸入供電平衡。 3)輸出的直流平均電壓高 4)節能效果明顯。

　　3、PLC程控系統 兼容多種主流通訊協議。

　　4、高壓控制系統 在電場拉弧、打火時，瞬間關斷間歇供電技術處國內領先地位。

　　5、高壓瓷瓶免維護 密封獨有技術。

　　6、除瀝青煙氣除塵效率98%以上。

　　7、預處理塔兩種模式運行全蒸發及初步除塵脫硫污水循環利用免排放更加環保。

　　8、自動沖洗噴淋清洗電場，減少員工勞動強度。

　　水預處理的(降溫、預除塵)結構說明

　　在各類焙燒窯燃燒過程中，會產生大量的瀝青煙氣，其工藝不同，所排出的煙氣溫度也大有不同，現在一般煙氣溫度在150-650℃之間。而瀝青煙捕集的理想溫度為70-80℃，因此首先要對高溫煙氣進行水預處理，其目的有兩個：

　　1、降低煙氣溫度，進而達到理想的比電阻，以利電捕高效捕集;

　　2、水預處理也可預除一部分塵埃，防止瀝青煙捕集器捕集過多的塵埃，塵埃與瀝青混合形成板結，不利于瀝青順利排出，形成堆積，一方面產生陰極肥大影響捕集效果。另一方面捕集物的堆積，導致陰極肥大，兩極間距變小也容易在電場內部形成打火，進而形成著火，因此水預處理能夠有效消除后序工段的諸多隱患，使瀝青捕集器始終在高效、穩定、持久的狀態下運行。

　　水預處理方式有以下兩種：

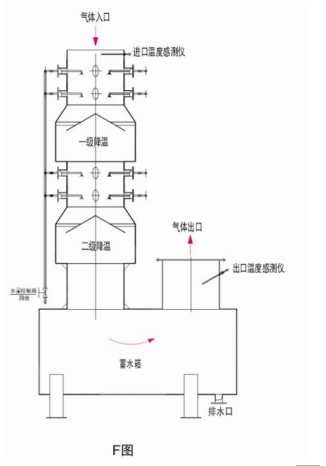

　　1、水沖洗裝置(俗稱水洗塔)。根據煙氣系統的工況溫度，氣體流量設計的。在單位時間內的氣體充量(m3N /h)及溫度，設計相應規格的水洗塔，決定每小時的噴水量以達到即定的溫度，使系統比電阻控制在5.74×10-6.46×10Ω/cm范圍，便于捕集。F圖為多級降溫水沖洗示意圖。

　　這種配置簡單、高效是最理想的預處理方式。大量的塵埃經水沖后直接隨水排出，進入水洗沉淀池，沉淀后的清水再循環至水沖洗，保證了水的循環利用。但該設備必須按規定配置相應規格的污水沉淀池(具體規格嚴格按照本公司設計要求實行)，保證污水能得到充分的沉淀、凈化。還必須保證沉淀池的大小足夠，以防污水溢出，造成二次污染。該水沖洗裝置能夠保證捕集下來的瀝青純凈、具有良好的流動性，能從電捕集器中順利排出、收集、重復利用。

　　2、霧洗塔處理裝置。霧洗塔處理與水沖洗塔原理一樣，是通過水降溫、降塵埃。霧洗塔是將水加壓到一定的壓力，再經過特殊的不銹鋼霧化噴頭，形成多層的錐形噴霧達到降溫、除塵埃的目的。該裝置可省去污水凈化池的建設，避免二次污染。但造價較高，除塵埃的效果沒有水沖洗塔那么徹底，仍有部分塵埃竄進瀝青煙捕集器被收集，較容易在捕集器中形成板結。因此，對定期清洗捕集器提出了更高的要求，后續清理的工作量相對大一些。

　　針對有的廠家，煙氣溫度不太高，煙道管線較長的，也可直接在煙道上加噴霧裝置，達到降溫凈化的效果。

　　水處理降溫凈化及捕集器的高效監測

　　無論是水沖洗還是噴霧凈化，本公司都設有高效的在線監測系統。其原理是通過測溫探頭監測系統的溫度，其信號反饋至注水(霧)泵，由設定的溫度決定注水(霧)的流量大小，始終保持跟蹤。即溫度高加大注水(霧)量，溫度低減小注水(霧)量，使其溫度完全處于規定值，這樣就給了瀝青煙電捕集器提供了良好的工作條件，達到高效捕集的目的。

　　對于捕集器中由于板結而著火時，探頭依然能夠根據溫度的突然升高至過高值自動打開滅火水閥，將火焰及時撲滅。

　　以上高效溫測系統造價較高，用戶可自行選購手動監測系統，同樣方便、簡單、經濟實用?？傊竟緯ㄟ^給用戶培訓上崗、技術指導、定期回訪進行產品售后服務跟蹤，使用戶用的安全、用的放心。
